套管机型壁挂炉常见故障分析(一)
中国壁挂炉网      2019-10-08 09:41     来源:麦迪斯家居供暖     浏览量:12422

众所周知,标准壁挂炉分为两大机型,即套管机和板换机。其中,套管机型结构相对简单、故障率低、价格经济实惠,深受消费者喜爱,因此占据市场份额颇多。

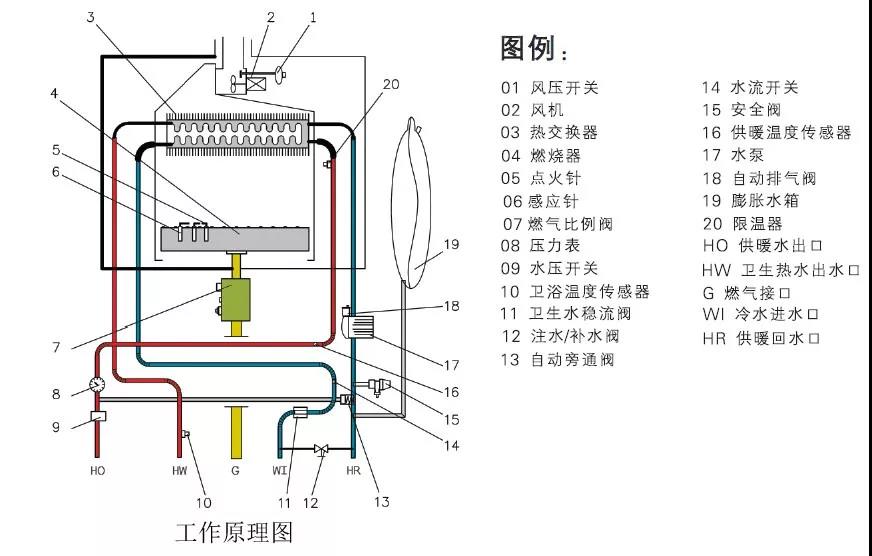

套管型壁挂炉的内部结构及水路系统原理图如下所示:

套管型壁挂炉的生活热水系统(上图由WI到HW)和供暖水系统(上图由HO到HR)是互相独立的,但共用一个热交换器(03),这是与板换型壁挂炉的最大区别。

下面麦迪斯与您一起探讨套管型壁挂炉水路控制系统常见的问题及故障:

01、停水温升比传统的燃气热水器高

套管型两用炉的停水温升一般在10K左右,而传统的燃气热水器的停水温升一般在5K左右。因为套管型壁挂炉的生活热水要靠外围的供暖水传热(见工作原理图),也就是说它比传统的燃气热水器多储蓄了同样温度的供暖水。当壁挂炉停止燃烧时,供暖水会起到保温作用,所以停水温升比传统的燃气热水器高。但是目前更多的生产厂家为避免这一问题,采用水泵延时和风机延时功能,降低燃烧室和主热交换器的温度,停水温升可以降到5K以内,达到很好的效果。

02、只有生活热水功能,无采暖功能

这是套管型壁挂炉常见的故障,表现为:在生活热水状况下,壁挂炉能正常工作;当转换到供暖水状态时,循环水泵(17)不启动,无供暖输出。

故障原因:水流开关(14)不复位,主控电路板(即控制器CPU)自检仍在供热水状态,所以未启动循环水泵(17),导致无供暖输出。

故障分析:套管型两用壁挂炉的水流开关(14)一般采用水控霍尔开关,如果进水阀体上的铁芯被磁铁吸取的杂物卡死,就会造成不能复位。如果不采用水控霍尔开关,而改用水流量传感器,以连续的脉冲信号驱动,此故障现象发生的概率将大大的减少。

03、采暖时,循环水泵不能正常运转,会发生干烧现象

这一故障也发生在供暖期时,是目前套管型壁挂炉存在的一个安全隐患。因为套管型中的水压开关(09)是压力式的水压开关,只要系统注满水,水压在0.1MPa以上,水压开关(09)上的微动开关就会闭合,无论循环水泵(17)是否启动,壁挂炉均会点火燃烧。所以当循环水泵(17)不能正常运转时容易发生干烧现象。因此应将水压开关(09)设计成压差式,当循环水没有循环起来,压差式水压开关上的微动开关就不会闭合,壁挂炉也就不会点火燃烧,从而避免发生干烧。
