史上最详细的壁挂炉安装规范大全
风云天下      2020-04-21 17:38     来源:普热惠热能技术     浏览量:78629


 壁挂炉对安全性要求很高。从国内外壁挂炉造成事故的案例分析,90%以上的事故是由于不规范的现场安装和维护行为造成的,燃气进气接驳和排烟管道、烟道的安装必须万无一失,确保壁挂炉系统的“安全性”。

       为规范燃气壁挂炉的安装和验收,保证燃气壁挂炉安装工程质量和使用安全,特拟定本规范。本规范适用于燃气壁挂炉的安装调试及验收。燃气壁挂炉的安装及验收,除执行本规范外,尚应符合国家现有关的法律、法规和标准的规定。燃气壁挂炉安装所遵循的法律文本为:

GB 25034-2010《燃气采暖热水炉》

GB50028-2006《城镇燃气设计规范》

GB/T 26002-2010《燃气输送用不锈钢波纹软管及管件》

CJJ12-1999《家用燃气具安装施工与验收规范》

GBJ52-1983《工业与民用供电系统设计规范》

GB5749-1985 《生活饮用水卫生标准》

燃气壁挂炉安装主要包括以下几点:

一、安装条件

     首先,家中要有燃气供应;有合适的壁挂炉安装地点,可以悬挂设备并能保证燃烧的废气顺畅的排出;其次,用户家里的采暖系统必须是一个独立的系统。

二、安装位置

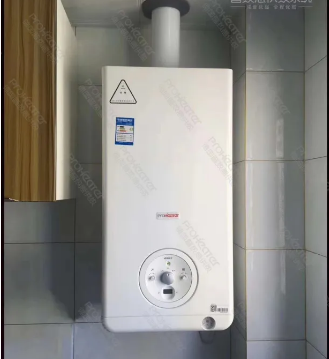

          (一)不同于传统热水器,燃气壁挂炉一般安装位置主要有:厨房、设备房(封闭阳台),原因是有利于工作时排放废气。之所以不建议安装在浴室,是因为浴室内比较潮湿,以免空气湿度大而慢慢腐蚀机器,影响正常使用。燃气壁挂炉的定位要考虑到排烟、防雨、防冻等要求,正常情况下燃气壁挂炉要安装在容易操作、便于检修的位置。特别提醒,壁挂炉若安装在室外,需要对壁挂炉机器附属设备进行防冻处理,燃气壁挂炉的安装位置还应注意以下几点:

      1、壁挂炉尽量安装在厨房或阳台,如在阳台需要防冻,要便于烟道的安装,烟囱的长度以说明书标准,尽量不要过长(过长烟道阻力过大)。或安装在能自然通风非居住房间内,壁挂炉的烟管不得穿过卧室、卫生间。禁止把把锅炉安装在卫生间和壁柜内。

       2、 不应设置在地下室和半地下室。

       3、不能安装在室外或未封闭的阳台

      4、安装燃气壁挂炉的房间净高不应低于2.2m。

       5、壁挂炉的安装尽量靠近燃气表位置(但至少离燃气表30cm距离),燃气管道长度控制在合理范围之内,以减少燃气输送过程中的压力损失。从燃气表到锅炉距离超过3米以上或28千瓦以上型号壁挂炉燃气管建议使用内径为¢16以上燃气管。

       6、安装在操作、检修方便,便于观察火焰,不易被碰撞的地方,壁挂炉安装完成后须保证:左右10cm、上下30cm、正前方60cm无杂物及其他设备,以便于操作和维修。

       7、燃气壁挂炉上部不应有明敷的电线、电器设备及易燃物,下部不应设置燃气灶等燃具。

        8、壁挂里安装位置不能有易燃易爆及产生腐蚀气体的物品。

       9、 燃气壁挂炉安装位置不要靠近电磁炉、微波炉等强电磁辐射电器。

       10、壁挂炉安装要紧贴墙面,安装稳固,防止工作时产生共振。

       11、安装燃气壁挂炉的墙面应满足以下要求:

       ①、 安装燃气壁挂炉的墙壁应为不可燃材料。

       ②、壁挂炉的安装面应坚固结实,具有足够的承重能力,其结构、材料应符合建筑方面的有关要求。壁挂炉安装固定于墙面上,墙面及壁挂炉背面挂件固定处不得预埋有水管、线管、煤气管及其他管道,以免安装壁挂炉时被打破。

       ③、壁挂炉安装面的承载能力应不低于壁挂炉注满水后4倍重量,必要时采取加固或防护措施(如增加固定支架,打穿墙螺栓等方式)。

       ④、壁挂炉安装面与安装架(钩)与燃气采暖热水炉之间的连接应牢固、稳定、可靠,确保安装后的壁挂炉不滑脱、翻倒、跌落。

       ⑤、壁挂炉背面挂钩处打眼固定时需用水平尺测量,不得用肉眼靠经验观察,以避免壁挂炉挂倾斜,反复打眼,导致壁挂炉固定不牢靠。若墙面为干挂大理石,则须告知大理石施工方提前预留好壁挂炉固定点。

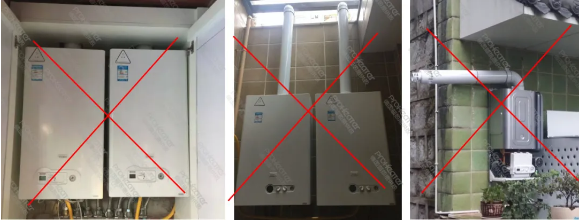

以上三个图片是非规范的安装方式


三、烟管的安装

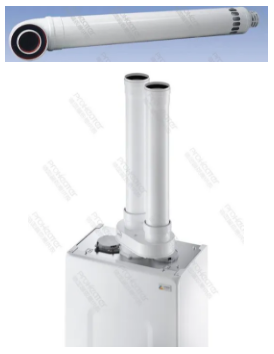

     1、安装燃气壁挂炉时,必须采用具有防倒烟、防串烟和防漏烟结构的同轴双筒烟道或双轴双筒烟管排烟。

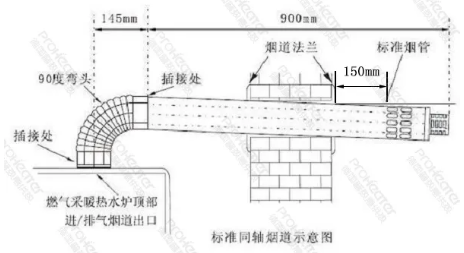

       2、安装水平穿墙排烟管时,应向室外伸出吸气口尾端距墙面15CM以上,以便废气的排出和新鲜空气的进入;烟管倾斜3∼5°(内高外低),防止雨水及冷凝水倒灌至壁挂炉内部,造成炉体腐蚀;烟管预留孔的尺寸一般为直径120mm的圆洞。不同壁挂炉烟管的安装长度不同要求,以普热惠威尼斯产品为例,烟管理论上最长为3.5米,每增加一个90度烟管弯头,则直段相应减少(1.7米),每增加一个45度弯头,直段相应减少1.2米,安装时烟管越短故障率越低。

       3、烟管周围不能放可燃物质。

       4、安装冷凝式壁挂炉的烟道下端应设置冷凝水收集排除装置。



       5、冷凝锅炉须使用专用烟道,不得使用普通烟道代替

       6、烟气排放不可进入厨房用公共烟道内。

四、冷热水管道、采暖管道

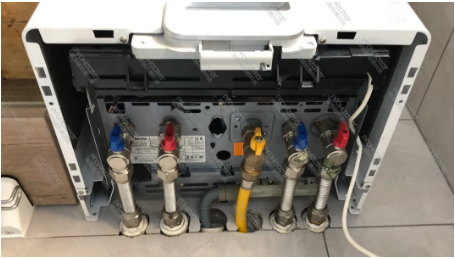

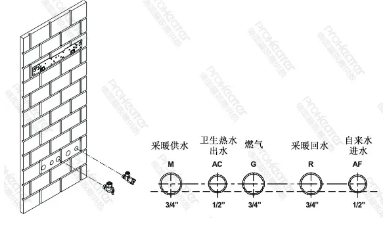

     1、采暖供水管、自来水管、卫生热水管按说明书顺序连接,不可接错,下面是普热惠科隆威尼斯接口顺序。


       2、水压:满足压力0.05MP-0.3MP(通常所说的0.5公斤水压-3公斤水压)如果压力过高超过3bar,应加装调压阀。

       3、水质:水中无固体杂质;硬度(氯化钙)含量满足国家中硬度饮用水标准。GB5749-1985《升活饮用水卫生标准》

注:如果当地水质硬度值比较高,建议加纯水系统,不要装软化水,以保护壁挂炉使用纯水,安装前置滤器可有效解决水中固体杂质影响,延长锅炉使用寿命。

       4、冷、热水管道的安装应按说明书的要求进行。

       5、管道流量和阻力损失应符合设计要求。

       6、壁挂炉泄压口、溢水口等部位下方应有溢水收集排放管设施;溢水收集排放管上不得设置阀门。

       7、密闭式采暖系统的最高部位和散热器上部应设排气阀;系统中至少应设置一个自动排气阀。

       8、壁挂炉的进水口和供暖系统回水管上应设过滤器(网)。

       9、安装管道时,必须确保垫片及生料带充填到位,防止跑冒滴漏的发生。

     10、燃气壁挂炉供暖系统回水管上应设过滤器(网)。

       11、燃气壁挂炉供回水管道、给水和燃气管道上应设阀门。

        12、热水管表面宜采用保温措施。

       13、冷凝锅炉冷凝水收集与排放只能进入非金属排水管.


五、燃气管道

       1、燃气连接时间要注意燃气的种类,必须一致,不一致要更改喷嘴(及燃气)类型。

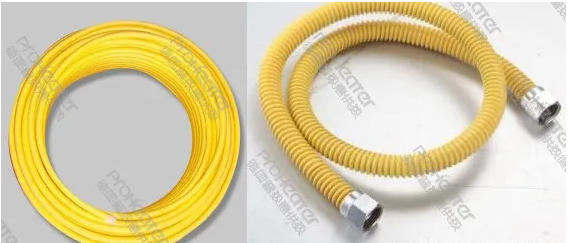

       2、燃气壁挂炉的燃气管应采用符合国家标准要求的燃气专用管道,严禁使用水管代替燃气专用管,连接处宜用密封垫链接,使用生料带和麻丝会堵塞燃气阀,还应符合下列要求:


     ①燃气管道与壁挂炉的连接处必须用燃气专用管材,宜采用金属管道连接。

       ②金属软管插入式连接时,应有可靠的防脱压紧措施。

       ③当采用橡胶软管插入式连接时,插入式橡胶软管的内径尺寸应与防脱接头类型尺寸匹配(等同),并应有可靠的防脱压紧措施。

       ④燃气管道不宜使用橡胶软管,即使使用橡胶软管长度也不能超过2米,橡胶软管的安装使用年限不宜超过判废年限,判废年限应按现行国家标准《家用燃气燃烧器具安全管理规则》GB 17905的规定值采用。

       ⑤壁挂炉与燃气连接管的管道严密性(采暖热水炉前阀门至燃具之间的管道),在工作压力下应无泄漏。

       3、燃气管道的安装应按相关说明书的要求进行。

燃气管道严密性应符合国家现行标准《城镇燃气室内工程施工与验收规范》CJJ12的规定。

       4、与燃气采暖热水炉连接的燃气管道上应设专用燃气阀门,严禁使用水阀代替。


六、电气安全

       1、壁挂炉的供电电源必须符合壁挂炉铭牌标示电源电压及频率等安全工作条件。

       2、壁挂炉必须使用专用三孔电源插座,电源遵循左零右火原则,电源必须有良好接地。

电源使用220V/50HZ交流电,必须连接可靠的接地导线,禁止使用燃气管或水管作为接地线以确保使用安全。

       3、电源插座的位置应置于不会产生触电危险的安全位置。最佳位置在距锅炉边缘10-50厘米之间,禁止预留在锅炉下方。

       4、电源插头选择10A规则三插插头,插头为阻燃材质,符合3C认证。


七、壁挂炉安装步骤

       1、开箱跟客户核对货品信息,确认燃气种类是否跟壁挂炉一致。

       2、打烟道孔(如预留有不用打),如有安装模板按照模板要求确定炉子挂件位置,如果是外墙且保温层较厚,要使用更长更大的膨胀栓。

       3、 如果是标准炉安装水平穿墙排烟管时,烟管倾斜3∼5°(内高外低),防止雨水及冷凝水倒灌至壁挂炉内部炉;对于冷凝机要求烟囱上倾斜3°左右,便于冷凝水的回收。

       4、炉子挂好后,要对暖气系统进行冲洗,尤其是以前铸铁的暖气系统,防止系统过脏堵塞壁挂炉换热器(及自动排气阀)。

       5、连接壁挂炉下方五根管道,注意燃气管道不要接错,垫片一定要放平整;使用随机附带专用垫片或燃气专用丁晴橡胶垫圈。

       6、电源连接要求三项插头连接,注意L,N,E的线头不要接错;如有外置温控器,按照说明书要求接到电路板对应位置。

       7、注水并捡漏:打开自来水阀门,拧开壁挂炉补水阀,同时打开生活用水龙头,便于系统空气更好的排空。

       8、注意观察系统是否有漏水现象。燃气接口是否有漏气现象。如上述都没有问题,把系统压力降至1.2bar左右,二层别墅压力降至1.6bar,三层别墅压力降到1.9bar准备试机。

       9、对于铸铁散热器和镀锌管组成的暖气系统,建议注满水后把采暖温度烧到70-80度,然后把系统水放掉,达到进一步清洗暖气系统的目的。

       10、填写安装记录及保修单。
