冷凝壁挂炉讲解之三：解读全预混冷凝炉
2016-10-21 10:40 来源：壁挂炉月刊网 浏览量：17310
接着开始讲解冷凝壁挂炉，CJT 395-2012冷凝壁挂炉的行业标准中，对于冷凝炉界定，一款是烟气回收型冷凝炉，另外一款是全预混冷凝炉。两者皆为一级能效的产品。
欧洲的EN 92/42ECC认证中，两种类型的冷凝炉都是四星认证的产品。各大厂家进口销售的冷凝炉基本上都是全预混产品。前一讲中，我对烟气回收型冷凝炉做了讲解，接下来开始对全预混冷凝炉进行讲解。全预混冷凝炉和烟气回收型冷凝炉一样，效率超过100%。
正常的说明书中，全预混冷凝炉有四个效率，满负荷、30%负荷、80℃～60℃供回水温度、50℃～30℃供回水温度下的不同效率。其效率的提高来源于以下三个方面：
1、过量空气系数的降低：普通壁挂炉（含烟气回收型冷凝炉）的过量空气系数一般都在1.7～2.4之间，欧洲进口或国产可以达到三星认证的产品，一般过量空气系数在1.7～1.9之间，而全预混冷凝炉的过量空气系数在1.1左右。燃烧同样的燃气，烟气量大幅降低。壁挂炉的效率损失几乎全部来自于烟气的热量损失，减少烟气排放量，就降低了效率损失。全预混冷凝炉在燃烧的全过程中，一直达到燃气阀和风机的比例调节，全过程都可以保证大约1.1的过量空气系数。

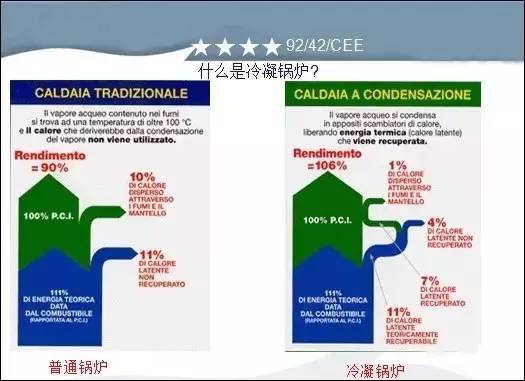

3、利用水蒸气冷凝成水的潜热：燃气燃烧产生的水蒸气在冷凝壁挂炉（全预混和烟气回收）冷凝成水，释放出来的潜热被采暖水吸收利用。一般采暖回水温度低，冷凝程度高。大约60℃的回水冷凝达到30%，50℃回收达到50%，40℃回收达到70%，30℃回水达到85%，20℃回水达到95%，大约的趋势是这样的。
30%负荷下比100%负荷下效率高的原因是，在过量空气系数一样的情况（1.1左右）下，相当于100%时候热量的换热面积，30%负荷下热量的换热面积大了，也就是说换热器的换热面积一样的情况下，热量越小，换热效果更明显。30%和100%差别可能超过3个百分点。
