1)什么是冷凝
物理上，由气态转变成液态为冷凝。当温度降低时，水蒸气凝结为水，即呈现液体状态，水蒸气就被冷凝了。
2) 冷凝技术
冷凝技术是一项提高燃料利用率，实现节能减排的先进技术，它首先被应用于锅炉行业，冷凝式燃气采暖热水炉的原理是利用燃烧产生的烟气中的潜热。通过将烟气中的水蒸气冷凝为水，获取水蒸气以凝结水状态排出时所释放出的热量。
3)燃烧产物—热量的产生
天然气的燃烧产物为二氧化碳和水，即燃烧1NM3的甲烷和2NM3的氧气，生成1NM3的二氧化碳和2NM3的水蒸气。化学公式：
CH4+2O2=CO2+2H2O+Q（释放出的热量Q为34020 千焦，即8127大卡）
4)什么叫“低热值”和“高热值”的概念
低热值：1NM3燃气完全燃烧后，烟气被冷却至原始温度，但烟气中的水蒸气仍为蒸气状态时所释放出的热量。高热值：1NM3燃气完全燃烧后，烟气全部被冷却至原始温度，而烟气中的水蒸气以冷凝水状态时所释放出的热量。低热值和高热值的差别在于水蒸气的汽化潜热和少量显热。在上述的化学公式中，Q为低热值，因为公式中的H2O是水蒸气的形式。如果能使燃烧产生的这部分水蒸气冷凝，就可以额外得到一部分热量，这部分热量称为汽化潜热。
在上述公式中，通过冷凝1NM3的水蒸气，可得1885千焦热量（450大卡），由此可得，当燃烧1NM3的甲烷时，我们得到1885*2=3770千焦（450*2=900大卡）的热量。天然气作为燃烧气体，高热值=低热值+3770千焦=34020千焦+3770 千焦=37790千焦（9027大卡）
以上数值是在天然气在纯氧环境中完全燃烧状态得到的。但在实际的燃烧过程中，天然气是与空气混合燃烧的，增加了排烟损失，限制了烟气中的水蒸气冷凝。
5)如何得出热效率
热效率=有效热量/实际使用热量*100%=37790千焦/34020千焦*100%=111%，因实际燃烧中一定会有热损失，有效热量与实际使用热量的差即为潜热损失，也称显热损失。
6)普通燃气采暖热水炉与冷凝式燃气采暖热水炉的比较
普通壁挂炉，使用天然气，设定每提供111kWh高热值，便有11kWh的汽化潜热没有被利用，而以烟气中水蒸气的形式排出，即低热值为100kWh。如果显热损失为8kWh，一部分显热也是通过烟气排出，即锅炉有效热量为92kWh,则热效率为：92/100=92%(使用热量以低热值计算)冷凝式锅炉，使用天然气，也设定提供111kWh高热值，烟气在低于露点的温度中冷却，一部分水蒸气在冷凝过程中释放汽化潜热。烟气在热交换器中冷却的时候，烟气中的一部分显热也会被回收。锅炉的有效热量为92kWh，回收显热7kWh，水蒸气汽化潜热9kWh，则锅炉热效率为：（92+7+9）/100=108%(使用热量以低热值计算)
露点：指的是一个温度，达到这个温度后，烟气中的水蒸气转化为液态水（冷凝水），然后释放出热量。
2.冷凝式燃气采暖热水炉的构造和特点

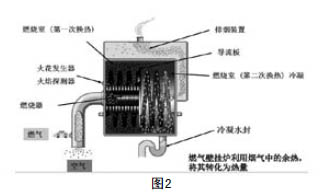

1)冷凝式燃气锅炉的内部构造，如图2以法格24/28kW冷凝式燃气锅炉为例，采用整体密闭式螺旋不锈钢换热器，全预混式静音变频调速风机。运行非常安静，几乎听不到机器在工作。
2)外形尺寸小，如图3
3）特点
代表欧式冷凝核心技术的创新主要集中在换热器材质与结构紧凑高效和全预混燃烧技术代替传统壁挂锅炉大气式燃烧方式。
A 高效，结构紧凑，整机体积小。
材质上，冷凝换热器有多种类别，一般分为不锈钢换热器，铝合金换热器，防腐表面处理铜质换热器。结构上，有紧凑整体焊接形，有整体薄壁压铸型。表1是法格系列冷凝式壁挂锅炉实际效率性能参数：
B.CO和N0X极低，达到国家I级，欧洲5星级标准。
C.噪声小
燃烧系统噪音主要来自风机，气流和火焰，由于采用整体密闭式螺旋不锈钢换热器，全预混式燃烧器或者表面燃烧技术，静音变频调速风机，转速随负荷变化。燃气和空气按比例搭配预混合，使得高效传热和降噪得以实现。这方面的文献已经很多不再赘述。

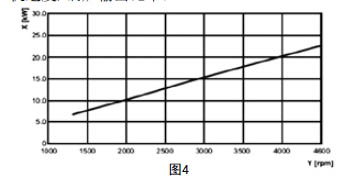

图4 以法格FC-24冷凝式壁挂锅炉为例，风机速度/锅炉输出比率：
