摘 要：本文着重介绍在独立采暖系统设计中，对壁挂炉的选型、主管选配、燃气供给/管径选择等进行简易速查配置方法，提升壁挂炉设计人员规范系统设计能力，避免设计选型失误，纠正用户认为采暖效果不好就是壁挂炉的产品质量有问题，共同维护好壁挂炉行业的健康发展。

关键词：壁挂炉;燃气供给;系统主管;系统配置;

0 引言

随着百姓生活水平的提高，壁挂炉及家庭独立采暖系统已被广大民众所接受，已逐步走进千家万户。然而经销商的壁挂炉系统设计人员多数都没有经历过专业的系统学习，不懂得系统阻力及平衡、燃烧功率、输送及散热等之间关系，只是简单了解一点壁挂炉及采暖知识，会CAD绘画就上岗工作，导致的结果就是用户对采暖效果投诉、对热水供给、运行成本的不满。简明设计手册的推荐应用就是省略了计算过程，查表套用，标准化应用，规避因设计失误带来后期的应用效果缺陷。

本《壁挂炉采暖系统设计-简明技术手册》简摘版，供大家参考应用。

简明技术应用手册

壁挂炉的基本主参数：

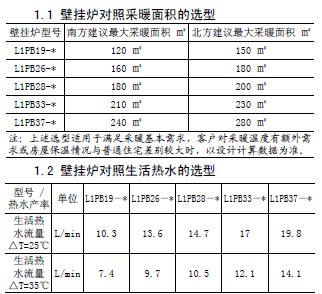

1 壁挂炉设计选型：

当用户生活热水需求量大于壁挂炉供应量时，须选择更大型号壁挂炉或者另行设计增加供热水设备，例如：燃气热水炉、容积式电热水器、储热（换热）水箱等，满足用户生活热水需求。

★ 壁挂炉的选型设计须同时满足用户对采暖及生活热水的需求！

2 壁挂炉燃气表具及燃气管道配置：

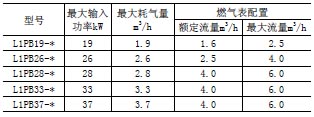

2.1 燃气表选择配置（天然气热值为8600kcal/m³）

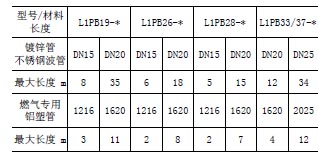

2.2 燃气表后天然气管道最大允许长度如下：

注：2台或2台以上燃气壁挂炉并联同时使用，燃气表及主管径需另行设计计算。

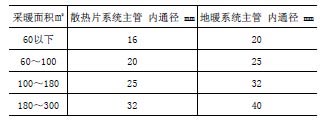

3 壁挂炉采暖系统主管配置

注：采暖系统主管道总长度在10m以内时，主管口径可降低一档；或采暖系统另增加配置系统循环泵时，主管口径可降低一档。

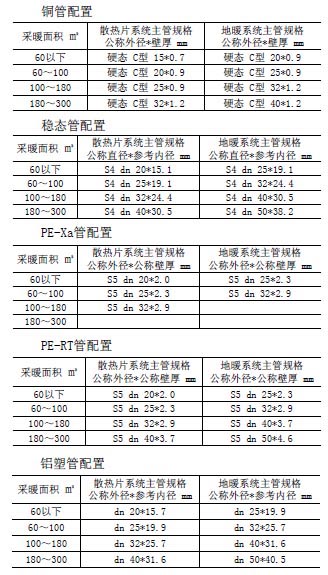

具体管材及管径要求：

4 壁挂炉采暖系统热负荷设计

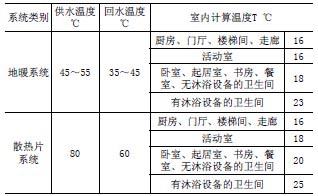

4.1 室内各功能区域计算温度

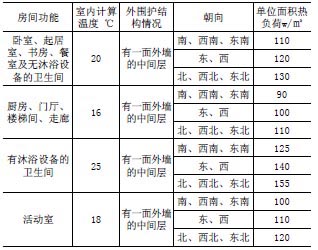

4.2 散热片采暖系统各区域热负荷指标

备注：顶层、底层或边户，面积热负荷指标需增加20%。外墙保温情况良好时（采用双层断桥铝保温窗，外墙传热系数低于0.8W/m²*℃），上表面积热负荷指标可降低10%。

散热片选配注意事项：

壁挂炉采暖供回水温度通常为80/60℃，低于集中供暖的国标供回水温度95/70℃，使用壁挂炉的散热片采暖系统平均温差为50℃，低于国标的64.5℃。

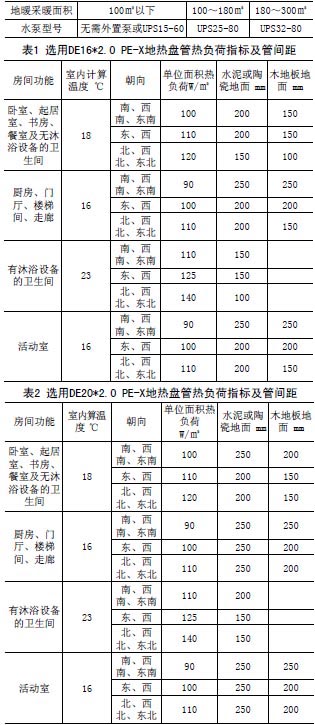

4.3 地面采暖系统各区域热负荷指标及管间距

选用DE16*2.0 PE-X地热盘管热负荷指标及管间距见下表1。

选用DE20*2.0 PE-X地热盘管热负荷指标及管间距见下表2。

5 地暖外置循环泵配置：

室内采暖管比摩阻应控制在150Pa/m以下，流速0.6m/s以下，地暖管内流速范围控制在0.25～0.6m/s。

地暖系统外置循环泵配置建议：

备注：顶层、底层或边户，面积热负荷指标需增加20%。外墙保温情况良好时（采用双层断桥铝保温窗，外墙传热系数低于0.8W/m2*℃），上表面积热负荷指标可降低10%。

6 系统外置膨胀罐配置

当采暖系统总水容量接近或达到下表采暖系统最大水容量时，需另增加外置膨胀罐。

6.1 散热片系统水容量包括壁挂炉内水容量、管道系统水容量、分集水器水容量、散热片水容量，散热片水容量详见厂家数据。

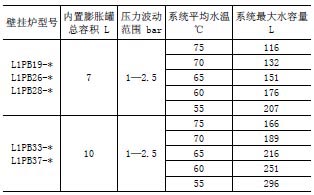

壁挂炉内置膨胀罐预充压力在1bar状态下，系统最大水容量见下表：

6.2 地暖系统水容量包括壁挂炉内水容量、主管系统水容量、分集水器水容量、地热盘管水容量。地热盘管De16*2.0每米水容量0.113升，De20*2.0每米水容量0.201升。

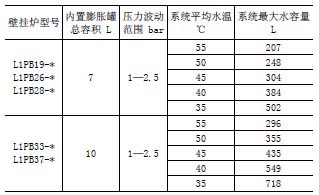

壁挂炉内置膨胀罐预充压力在1bar状态下，系统最大水容量见上表。
