网购是当下最流行的消费模式，但是，通过网络选购一些家电等复杂产品时，我们就无法做到清晰的了解产品，更何况即使是在实体店购买时都需要向店员仔细询问的产品，燃气壁挂炉就是这其中的一种。

燃气壁挂炉在逐渐取代传统采暖设备在冬季采暖市场中的地位，已经成为现下最时兴的一种采暖方式。而壁挂炉主要分为套管式和板换式两种，因为很多人对套管式和板换式的了解并不多，所以在购买时，就容易左右摇摆，难以抉择。

那么，什么是套管式壁挂炉、板换式壁挂炉呢？它们之间又有什么区别呢？



换热原理

燃气壁挂炉的种类区分，主要看壁挂炉生活热水的换热方式，即为套管式换热器方式和板式换热器方式。简单来说，热水通过套管式热交换器换热的壁挂炉属于套管机，热水通过板式换热器换热的壁挂炉属于板换机。



套管式换热器卫浴热水产生原理



套管式换热器即管中管换热器，生活热水套管嵌套在主热交换器内，生活热水的优先运行靠水泵的起停来控制，当生活热水运行时水泵停止工作，通过主换热器内一次高温水加热套管内的生活热水。

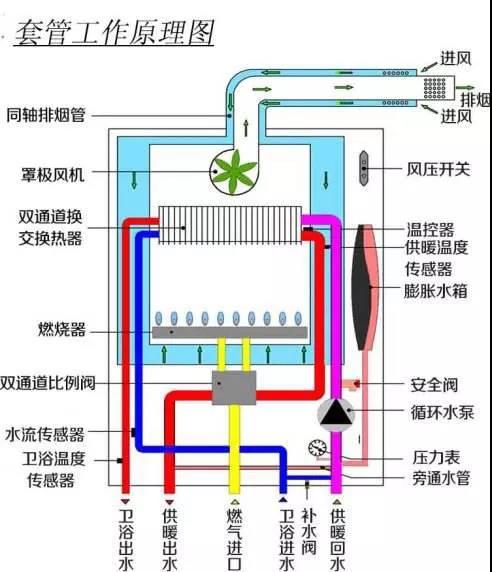

套管式壁挂炉结构如下图所示，自来水经卫浴进水阀后，进水温度传感器将进水温度反馈给主控制器，主控制器通过进水温度和水流量传感器的水流量大小信号，快速、粗略地计算燃气量。水流则直接进入双通道换交换热器内层进行加热，达到指定的温度后自卫浴出水阀流出，同时主控制器会通过卫浴温度传感器的温度精确地调节燃气量，使出水达到指定的温度，提供给用户使用。

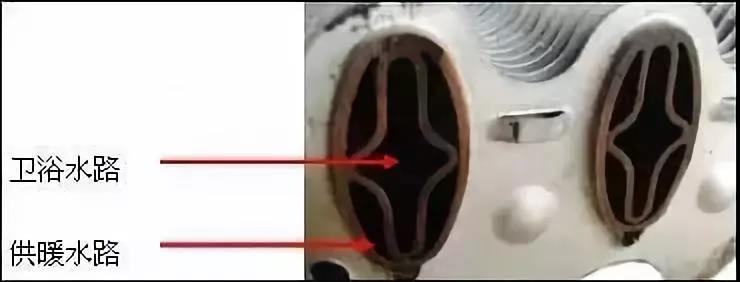

套管机的换热器管中管剖面结构如下图所示，在卫浴状态下采暖水静止不动，采暖水吸收到热量以后直接传给卫浴水，通过管中管来进行二次换热将卫浴水加热。





套管机管中管剖面结构

板换式换热器卫浴热水产生原理



板换式加热生活热水，生活热水的优先运行由电动三通阀来完成，需要生活热水时，电动三通阀就将主换热器内的一次高温水导入板换内加热生活热水。

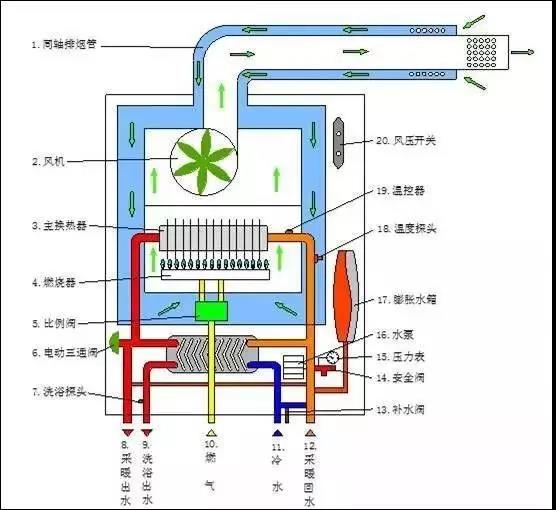

板换式壁挂炉结构原理如下图所示，自来水经过进水阀带动水流传感器，信号传到主板，主板控制三通阀6，其动作时壁挂炉进入洗浴状态。供暖回路通过板式换热器形成内循环，将热量传递给板换。同时卫浴水进入板换，与板换进行换热后经出水阀流出，流经出水阀是洗浴温度传感器7将温度信号反馈给主板，主板通过燃气比例阀5精确控制燃气量，从而使水温达到指定温度，提供给用户使用。

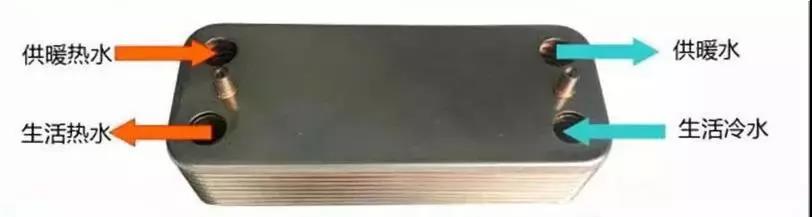

板换式壁挂炉主换热器中没有类似于套管机的管中管结构，卫浴制热水是通过板式换热器来进行二次换热的。板式换热器的结构如下图所示，其蜂窝状结构一层走洗浴水一层走供暖内循环水，相互交错，并且水流方向相反进行壁面换热。

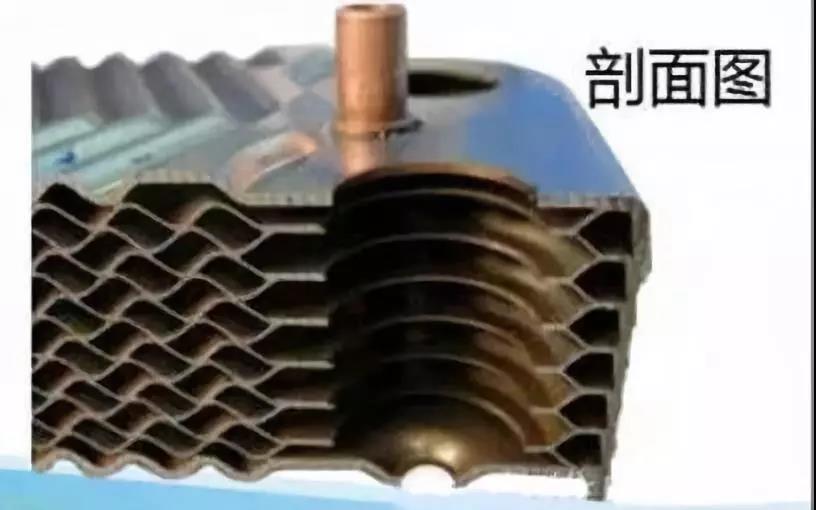

式换热器内部剖面结构





提供生活热水能力对比

套管机在使用生活热水时，当用户暂时关闭生产热水并在短时间内打开，由于主热器内的水没有流动，主换热器的余热及一次高温水会对套管内的生活热水继续加热，此时打开生活热水时会有一段高温水，造成生活热水忽冷忽热，相较于来说，板换式壁挂炉生活热水使用更舒适一些。

但是，板换机加热、转换生活热水需要的时间较长，出水速度较慢；而套管机换热方式相对简单，出水速度就较快。

两相对比，套管机抗影响的能力较好，热水出水速度较快，而板换机水温热度均匀，生活热水的使用更舒适。



关键零部件寿命分析

水泵寿命分析

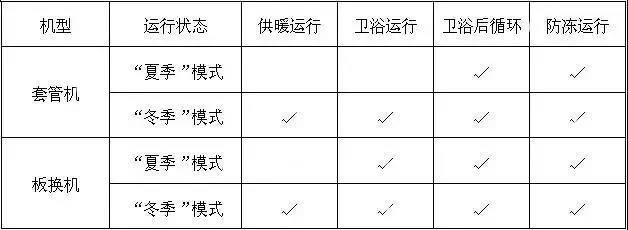

水泵作为壁挂炉关键零部件之一，其运行时间较长、寿命要求较高。由于套管机和板换机卫浴制热水方式的差异，其水泵运行的时间也有较大差异，水泵运行时间表如下表所示：



套管机与板换水泵运行时间表





从上表可以看出套管机在“卫浴状态”水泵不运转，所以在非供暖季节长达7个月或者更长的时间里水泵几乎不运行（卫浴关水后，水泵只后循环运转10秒）。在供暖季节，水泵在卫浴时期每天也会得到“短暂的休息”。板换机型在供暖季节，水泵全天24小时运转，非供暖季节水泵每天也要运行30min～60min，水泵在整个生命周期中“休息”的时间相对较少，并且在冬季大多数会连续运行几个月，在同等条件下套管机的水泵寿命相对较短。

热交换器寿命分析



热交换器的寿命主要受其温度分布影响，热交换器的最高温度点在翅片下部最尖端位置，比较此点温度就可以比较热交换器的寿命。因此对热交换器的五个特征点进行了测试，其布点
