Atmix燃气阀是霍尼韦尔公司针对家用大气式燃烧市场推出的最新一款燃气阀门平台VK43/83的产品名称。这个燃气阀门平台可被运用于40kW以下的中央供暖锅炉、壁挂炉、热水器及空气源加热等设备。Atmix燃气阀集合霍尼韦尔过去各种家用燃气阀门平台（CVI Moduplus系列，CVI-m系列和Gastep系列）的优点，具备符合最新市场需求的产品特点，并结合创新的控制理念。



    二、Atmix燃气阀特色



    Atmix燃气阀包含一个步进电机调压器。该步进电机调节器基于伺服调节结构并专为大气式燃烧设备而研发，在可调节范围内无调节迟滞。Atmix燃气阀的阀体经过优化改良，其阀体部件更少，结构更紧凑，总重更轻。Atmix燃气阀特殊的流道设计和创新的阀体隔膜设计更适应国内燃气杂质（较脏的天然气品质问题），其阀门不易堵塞。



    三、Atmix的阀门结构和工作原理





    阀门开启过程中，当第一道开关安全阀和第二道伺服机构安全阀开启的时候，伺服系统内的压力降低，主阀隔膜两端的压差升高，当压差到达一定程度的时候，主阀被打开。当主阀打开时，调压器隔膜会立刻通过反馈流道感受到来自出口端的燃气压力。



    伺服机构最重要的部件是一个起到调压作用的小球阀和一层精确设计用来控制主阀的调压隔膜。在调节螺丝和调压器隔膜上预设空气压力值，当燃气压力大于此预设值时，调压器球阀关闭，阀体内的燃气压力上升。这股作用力将增加作用在主阀上的关闭力，使主阀按比例关闭。



    所以，主阀能够控制燃气出口端的压力到达预设的值。根据以上原理，出口压力将会持续地与预设的压力进行比较，从而合理地调整主阀的位置。这代表了在某一范围内，阀门出口压力不会受到进气端燃气压力的波动影响。



    在基于伺服机构的步进调压器方面，步进电机通过带动一个凸轮和一个连杆将力作用在调压隔膜上。凸轮的作用是能够在连杆工作时提供更大的作用力，能够更迅速地根据阀门的工作情况调节燃气出口端的燃气压力。当步进电机往反方向动作时，阀门出口端的燃气压力减小。阀门的机械最小位/机械最大位既可以通过物理调节设定，也可以通过电控设置步进电机步数。通过电控设置步进电机步数来确定阀门的最大/最小位，能够显著地提高生产线的工作效率，缩减人工调节的步骤，降低由生产线上的错误调节导致的产品次品率。

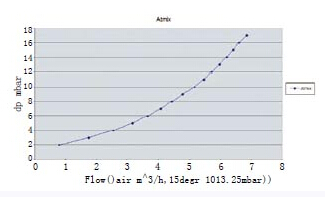

    四、Atmix的调节曲线



    Atmix燃气阀最大特点是采用了基于伺服机构设计的步进电机调压器。



    步进电机能确保阀门更充分并稳定地利用可调节范围，伺服机构能够补偿阀门控制在每个位置的精准度，以上两者的结合是实现Atmix控制精确的一大前提。上图充分体现了Atmix燃气阀控制的特点即线性平滑、控制精确。



    五、 Atmix燃气阀和传统燃气阀的比较

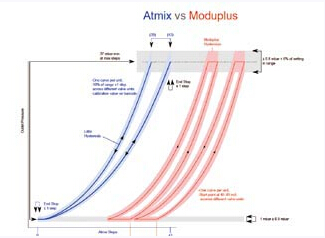

    上图为Atmix燃气阀（蓝色）和传统纯气动式伺服燃气阀（红色）在调节曲线和调节特性上的比较，可以看出传统燃气阀在控制上有明显的迟滞，阀门开度反向意味着调节曲线也会发生变化，误差通常达到1mbar左右；而Atmix燃气阀在工作范围内的调节是没有迟滞。Atmix燃气阀只有一条特定的调节曲线，这也是阀门调节更加精准、表现更加可靠的关键因素。



    Atmix能够改善设备面对天然气杂质的适应性，也能满足最终用户对于更可靠、更精确、更节能的家用燃气设备的使用需求。Atmix是一款非常适合中国家用燃气燃烧设备市场的燃气阀。



    主编点评：伺服系统一直是霍尼韦尔燃气比例阀独有的一套反馈系统，步进电机燃气阀应该已经使用很多年了，国际知名的XX品牌使用的比较多，效果还是非常好的。而且步进电机燃气阀比普通燃气阀尺寸更小，调节更简单。Atmix燃气阀在步进电机燃气阀基础上应该做了一些改进，应用于燃气采暖热水炉可以实现高调节比，对于预防卫生热水忽冷忽热非常有帮助。霍尼韦尔的产品值得燃气采暖热水炉厂家尝试。
