0610114173.1、ZL200920145108.4和ZL200910119202.7，解决了许多技术难题，其热效率高达98%以上，低于集中供暖费用30%左右，是取暖、洗浴领域中节能、减排的娇娇者，同时解决了专家、学者、房地产商及百姓都认为冷凝式壁挂炉购置成本高的问题，成为百姓买得起、用得起的取暖设备。

关键词：双容积+冷凝式燃气壁挂炉  取暖  洗浴  节能  减排

前言

近年来，随着我国经济的高速发展，燃气壁挂炉得到了广泛推广和应用，但也暴露出了一些问题，如扬州中燃叫停“气老虎”，其理由是“一台壁挂炉一个月的用气量就达六七百方，抵得上40户居民的用气量”，管道翅片式壁挂炉一般每平方需用的供热功率大约在120W-180W之间，即103-155kCal/m2h。GB50368-2005住房建筑规范的建筑物耗热量指标和年取暖指标北京地区耗热指标是24.84kCal/m2.h，保持室内温度18℃，集中供暖因有管网耗热和锅炉热损失，所以集中供暖耗热指标是40kCal/m2.h, 双容积+冷凝式燃气壁挂炉24.84kCal/m2.h÷98%=25.35kCal/m2.h，如100m2的套房，实际取暖面积80m2，月用天然气174m3（北京地区全月整日供暖）远低于管道翅片式壁挂炉4-5倍，而且低于集中供暖费用，销售价格为中价，真正成为买得起、用得起的产品，真正成为节能、低碳的减排产品。

1 双容积+冷凝式采暖、洗浴壁挂炉燃烧、冷凝工作原理及优势

1.1双容积+冷凝式采暖、洗浴壁挂炉燃烧、冷凝工作原理

下容积水箱11根不锈钢或铜管受热，将热能传到下容积水箱水中，燃气热能继续往上走，再将余热传到上容积水箱受热，下容积水箱与上容积水箱之间为冷凝式，也为第二燃烧室，如燃气没有充分燃烧，第二燃烧室有4个空气进口，补充空气第二燃烧，因下容积水箱是供热水箱，上容积水箱为回水箱，固然上容积水箱为冷凝水水箱，冷凝水滴到下容积水箱顶部的积水盘中，由冷凝水管入口流到壁挂炉的底部冷凝水管出口流出，形成双容积受热+冷凝，第一次燃烧，第二次燃烧+冷凝，由于下容积水箱11根受热管直径是30mm和上容积水箱冷凝烟道是直径90mm，因此终身免清烟道，保持永久畅通，又因是自排式，过剩空气低，所以热利用率高，也就是热效率高。同时也可以使用风机，但现壁挂炉风机风量都在130m³/h-140m³/h之间，如20kW功率的天然气壁挂炉，在过剩空气1.2的情况时，只产烟气6m³/h左右，可以说没有这样小的风机，何致7kW、10kW的烟气呢，20kW功率的天然气壁挂炉使用强排风机过剩空气是18左右，远远大于应使用1.2的过剩空气，因此热能让空气带走了许多，所以说使用风机，没有不使用风机的热效率高，为保证热能的充分利用，双容积水箱有保温层，保温层外有装饰板。

1.2优势

1.2.1低碳、节能、节费、环保优势

双容积+冷凝式壁挂炉，壁冠牌、贝尔斯诺牌，专利产品，专利号：ZL200610114173.1、ZL200920145108.4和ZL200910119202.7，充分利用燃料，一次燃烧、二次再燃烧和冷凝，热效率在98%以上，第一燃烧室的烟道Ф30mm直径，第二燃烧室的烟道Ф90mm直径，终身免清烟道，保证烟道畅通，达到了低碳、节能、减排的目的，而且体积小、易操作，可以根据不同的需要自主控制。按中华人民共和国GB50368-2005住房建筑规范，保持室内温度18℃，比煤锅炉集中供暖节费30%，比清洁集中供暖节费43%。燃烧天然气回收了烟气中显热和水蒸气的汽化潜热，减少了NOX、SOX等污染物排放，具有高效节能环保的优点。冬天实现取暖、洗浴两用，洗浴用的热是整个取暖系统内的热，洗浴热水充分，还不影响取暖；夏季双容积水包内存热800℃，相当于Δt=25℃,32升水，是取暖、洗浴领域中节能、减排的娇娇者，同时解决了专家、学者、房地产商及百姓都认为冷凝式壁挂炉购置成本高的问题，成为百姓买得起、用得起的取暖设备。

1.2.2价格的优势

许多报道资料都讲到“冷凝式、容积式壁挂炉采购成本高”贝尔斯诺（美国）公司、专利权人承诺，价格比国外进口、国内容积式壁挂炉价格低1/3-1/2,让房地产商用的实惠，让老百姓买得起、用得起，使壁挂炉造福于人类。

2 操作控制

2.1.操作键：1.“开/关”；2.“自动”；3.“功能”；4.“时/▲”、“分/▼”；

2.1.1“开/关”键：按一下“开/关”，三秒钟内洗浴、取暖节能炉全部按程序启动运转，①风机启动风扫，没有问题后（自排式②为①），才进行②点火；②点火（点火针先点火，后2个3V电磁阀同时开启），同时显示下列标识：“冬季”或“夏季”、“风机”、“水泵”、“工作状态火焰”、以及当前温度。当水温度达到设定温度时（出厂设定60℃，无论手动“开/关”键、还是自动“开/关”键均通用此温度设置，户可自改设定），温度显示“HH”；此时，火焰显示熄、“工作状态火焰”标识、“火力大小（下弧）”熄、风机显示10秒后，停熄，其它标识不变，此时水泵仍运转（待水温下降1℃时，水温显示由HH切换至当前温度显示）；待水温度低于设定温度10℃时，重新点火加温，风机、“工作状态火焰”、“火力大小（下弧）”标识重亮，以致循环。此时工作只受温度控制，在未对温度作设置时默认为60℃，24小时任意开停。

关炉时：按“开/关”键，恢复到开机前状态、但水泵延时5分钟关闭。

2.2“自动”键

2.2.1按一下“自动”键，“自动”标识亮，表示按自动设定时间运行，到预设的自动运行时间时，启动点火，依“开/关”键的方式启动和停止，以致循环，直到设定的关炉时，下一个“自动”时间也照旧。

注：关闭“自动”：按一下“自动”键，“自动”标识熄，表示去掉自动设定时间运行。

“自动”定时：每天共有四对自动时段，出厂时预设11:45开、14:00停和17:45时开、8:00停两段时间，出厂设定时段，但可随客户自行改动，另两段时间各户自行调整，出厂为00:00开和00:00停。

2.2.2长按“自动”键切换冬夏模式，冬季使用全部功能，夏季停用水泵。

2.3“功能”键

2.3.1取暖水温度设定：按第一次“功能”键，此时温度显示屏闪动，可通过“时/▲”、“分/▼”两键进行对温度的设置调整，其设置范围有40℃—80℃（出厂设定60℃）三秒钟不调整恢复原位，显示当时的实际温度；

2.3.2时钟设置: 按第二次“功能”键，此时时间显示屏闪动，可通过“时/▲”、“分/▼”两键进行时钟校准调整的设置，当调整正确时后3秒不调整被机器确认，时钟校准完成。

2.3.3设置自动“开、停”机时间：按第三次“功能”键，此时时间显示屏显示“1N”这时可通过“时/▲”、“分/▼”两键对定时开机的第一时间进行设定，设定好后；再点按“功能”键一次，此时时间显示屏上显示“1F”这时可通过“时/▲”、“分/▼”两键对定时关机第一时间进行设定，（注：“1 ON”的意思是第一时段的定时开，“1 OF”的意思是第一时段的定时关，同样“2 N”的意思是第二时段的定时开……），定时的设置一共有四个时间段同样以点按“功能”键来对其进行设置。

2.4回水温度显示：长按住“时/▲”键显示回水温度，丢手即恢复供水温度显示。

2.5冬季：开关水泵：在正常运转中，按“分/▼”键为关水泵，再按“分/▼”开水泵。

2.6生活用水显示：打开生活用水时，“洗浴用水喷头”标识显示，温度显示切换至生活用水温度，关闭生活用水时，“洗浴用水喷头”标识显示去掉，温度显示切换至取暖供用水温度。

2.7热交换器内水压力显示：在电期间压力显示当前压力，压力显示范围0.02MPa-0.3MPa，低于0.02MPa报警，压力显示表显示1E，报警半小时后，仍无人加水或自来水无水无法自动加水，自动停机；高于0.3MPa也报警，压力显示表显示2E，关机。

注：水泵只受到时间和开关状态影响，不受温度影响，关炉延迟5分钟关水泵。

2.8特殊保护

2.8.1防冻结保护：当温度≦4℃时防冻结功能自动开启水泵和点火,当温度上升到20℃时自动停止。

2.8.2防干烧（超温）保护：当事故温度≧90℃时，必须保证自动停火并报警。

2.9自动语音介绍功能：在不开机的时间内，按一下“时/▲”键，自动介绍本机功能，介绍完毕后自动关闭，（A类产品未设）。

2.10代码及故障代码

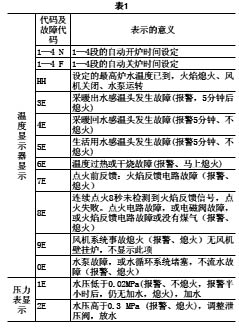

（代码及故障代码）显示见表1；

3 结语

3.1双容积+冷凝式壁挂炉，比管道翅片式壁挂炉节能4-5倍，比集中式供暖节费30%，是取暖、洗浴领域中节能、减排的娇娇者，使老百姓买得起、用得起的取暖设备。

3.2微电脑自动控制，手动、每天四对自动时控开关，自动防冻、防干烧，到设定温度停，低设定温度10℃又自动开，各故障事故，显示屏都有显示，总体微电脑自动控制，功能、事故显示屏全有显示，节能环保。

参考文献

[1]《住房建筑规范》GB50368—2005

[2]扬州中燃叫停“气老虎”壁挂炉月刊 总第24期

[3]《燃气容积式热水器》GB18111—2000
