“壁挂炉+散热器”的供暖方式及特点
2014-01-13 10:28 来源:中国壁挂炉网 浏览量:6329
使用散热器作为末端,最大的优点在于散热器的明装,尤其适合供暖改造,方便安装于维修;其次,散热器的温度上升很快,但温度下降也快。因此,散热器供暖比较适用于现在生活节奏紧张的上班族。白天上班,散热器低温运行;下班到家后,很快便能达到设定的温度,节能、舒适。
“壁挂炉+散热器”供暖系统的优点是,水在炉内被加热,而后在散热器内散热,来加热室内空气,如此不断地循环。散热器供暖的温度工况符合壁挂炉设计工况,能发挥壁挂炉效率高的优势。散热器升温快,不仅适宜于连续供暖场所,也适宜于间歇供暖场所。
缺点是,散热器占据室内使用空间,对个性化装修有一定的影响。散热器维修量大,使用寿命比地暖短。主要通过自然对流散热,室内温度不均匀;管路系统设计要求高。
壁挂炉+散热器有着不同的连接方式,下面为大家列举出常用的几种方式。
一、单管式连接
沿水流方向,通过每组暖气片的水温逐渐降低,因而系统远端暖气片的表面平均温度降低,需选用暖气片面积较大的大规格暖气片。系统中管道直径是固定的。
单管顺流式采暖系统
这种系统不能单独调节通过每组暖气片的流量,因而更适合一个大空间内多组暖气片串连的情况。对于有多个房间的住宅,应尽量避免采用这种连接方式。
单管跨越式采暖系统
带有调节阀的跨越管将每组暖气片的供回水管连接起来,使得每组暖气片能够在不影响其它暖气片流通水量的情况下,独立灵活地进行调节。
二、双管式连接
双管系统是一种最舒适的系统,但在双管系统中必须在每个暖气片的出水口安装平衡角阀。

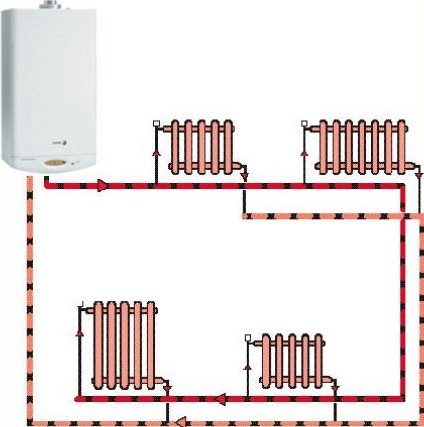

双管异程室内采暖系统
这是一种在欧洲最常见的连接方式,所有暖气片的供水温度是相等的。这种连接方式,需要在每个暖气片出口安装一个平衡角阀,通过对平衡角阀的调节,以避免距离水泵较近的暖气片流量过大,距离水泵较远的暖气片流量太小。
双管同程室内采暖系统
在这种系统中,通过每组暖气片的水流通路程长短一致,因此系统的水力平衡性能比较优越。
三、章鱼式连接
壁挂炉进出口分别通过分水器和集水器与各组并联暖气片相连,各并联管路间的水力平衡通过分水器上的阀门进行调节
章鱼式采暖系统
壁挂炉进出口分别通过分水器和集水器与各组并联暖气片相连,各并联管路间的水力平衡通过分水器上的阀门进行调节。每个暖气片从中央分配器开始,通过一条不间断也无支线的供水管和一条不间断也无支线的回水管供热。
