住房和城乡建设部燃气标准化技术委员会何贵龙

   12月22日，“舒时特杯”第九届中国国际壁挂炉产业高峰论坛于北京九华山庄盛大召开，住房和城乡建设部燃气标准化技术委员会何贵龙以《燃气采暖热水炉及热水器用零部件标准介绍》为题，介绍了燃气采暖热水炉及热水器用主要零部件标准的制修定计划，制定范围、以及标准制定过程中遇到的问题。

以下为演讲实录：

   今天我给大家介绍一下燃气采暖热水炉及热水器用零部件标准。主要从标准的目的与内容两方面加以介绍。

标准目的

   标准的目的之一是规范市场，有法可依。最近不少朋友都向我反应国内新增加了十几家水箱企业，质量都不是特别可靠。据说壁挂炉整机生产企业其中一家水箱生产厂采购了一批膨胀水箱，回去试气压的时候发现一点压力都没有，他们建议对水箱企业和产品要加强监督管理。但是产品检验依据是产品标准，如果没有相应的产品标准就无法可依。

   标准的目的之二是为GB25034标准修订打好基础。GB25034标准是参照欧洲的ENS483标准制定的。ENS483标准有一套完整的体系作为支撑，包括EN125、EN126、EN161、EN1205、EN1206、EN1207等标准。而在制定GB25034标准时只制定了整机相关标准，相关的零件标准都没有制定，我们近期把壁挂壁炉相关零部件标准都制订了。

   标准的目的之三就是缩短检验周期。2017年的招投标遍地开花，很多企业可能都觉得标准报告已经很多了，为什么还缺报告呢？因此就赶快送检，而冷凝炉的检验周期最快要两个月，最主要的原因是CJT35标准规定的耐久试验时间最少为50天。随着我们中心认证工作的开展还有产品零部件标准的完善，将来有可能各位在送检整机的时候，如果选用的零部件都是有了合格的报告，那我们就只做燃烧性能监测，不再检验它的零部件性能，比如燃气阀。

标准内容

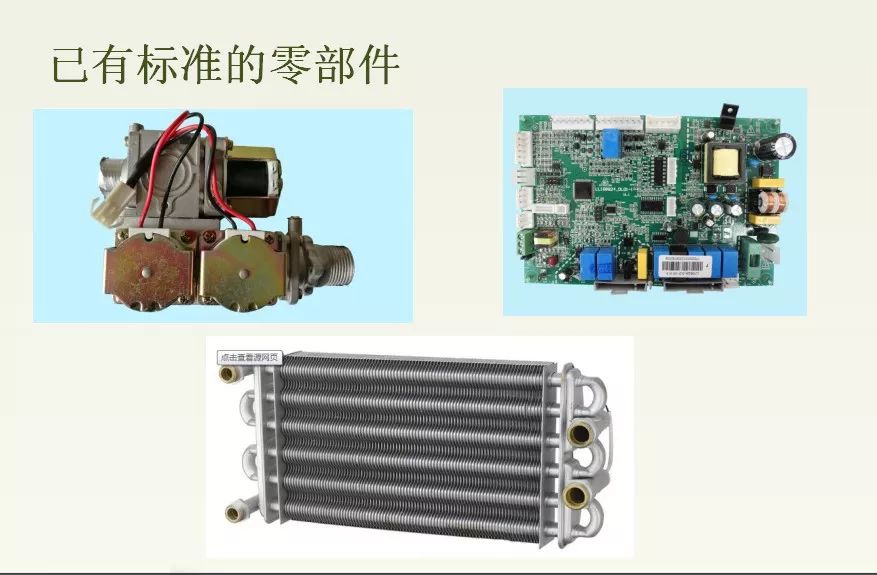

1.目前已有标准

   住房和城乡建设部燃气标准化技术委员会近几年制定了几项燃气壁挂炉相关标准，具体包括：

   2016年下半年我们参照EN1856.1、EN1856.2、EN14471、EN14241-1等EN标准制定了CJT99标准，19家企业参编，2017年5月份完成报批，此次修订内容包括不锈钢产品、冷凝产品和非金属材料。该项标准并没有规定冷凝炉一定要用非金属材料的气管，但是我们增加了检验周期为70天的给排气管耐腐蚀性实验，将给排气管浸泡在硝酸、盐酸和硫酸制成的混合液内，不能有腐蚀现象，同时增加了耐拉伸性能和耐低温性能的检验。

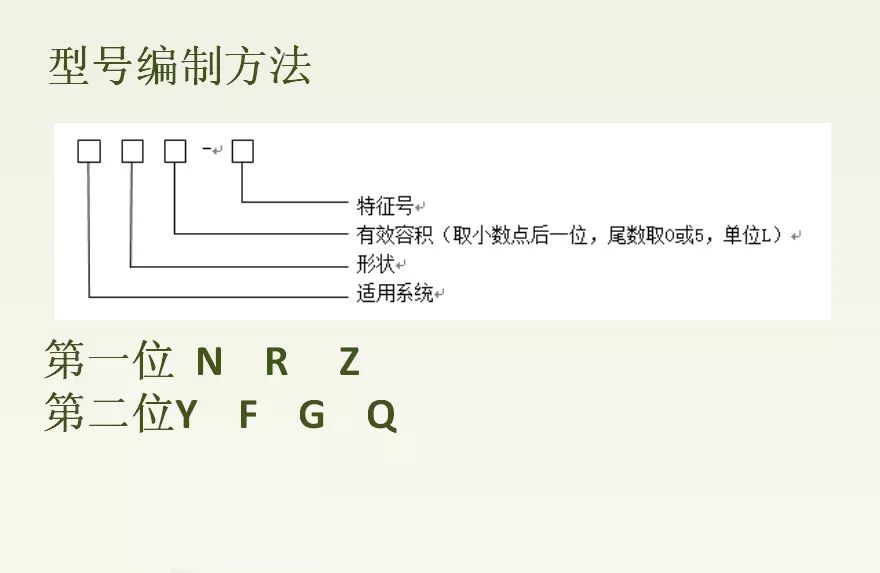

   2017年3月我们召开了内置密闭式膨胀水箱标准启动会，16家企业参编，2017年12月18日已经完成报批，预计在春节后批下来，中心认证工作也已经开始，不排除春节后对生产企业的膨胀水箱开展认证工作的可能。此标准统一了型号编制方法：第一位字母是使用工况，N代表供暖系统、R代表热水系统，Z代表自来水系统。第二位字母代表热水箱形状，Y代表圆形、F代表方形、G代表罐状、Q代表其他。第三位字母是有效数字，即有效容积。

   有效容积是新引进的一个概念，指的是气侧预充压力下，水侧注总水到最大压力时的水容量，相当于膨胀水箱铭牌标注容积的40%左右。同时为了减少水箱生产企业的规格种类，我们还规定了有效容积倍数取小数点后一位，并且只能取0和5。

   此外，容积变化率也是我们在标准里增加的重要内容，实验时达到最大两倍的压力，保压5分钟，然后泄压，试验前后水箱体积的变化即为容积变化率，体积变化不能大于4%。目前市场上产品铭牌标注使用温度是90度，但是欧洲EN13831标准的试验温度是70度，这就说明我们产品标注的使用温度是高于是实验温度的，因此我们引用了正常工作温度，以及最高使用温度概念。

   同时规定隔膜耐老化实验70度水浸泡600小时，然后90度水浸泡72小时，高温试验占比是12%，这个和实际使用过程中时间是相匹配的。EN13831标准规定的浸泡时间是28天，对于进货检验来说是时间偏长，所以我们又增加了空气老化实验。通过提高实验工况缩短时间，我们规定在90度的空气中进行96小时的加速实验，与液体中的浸泡实验对比，效果是一致的，但是检验周期缩短了6倍。

   2017年6月我们召开了供暖器具用屏蔽式循环泵，共有19单位参与，已经完成报批。这个标准的范围包括燃气采暖热水炉功率不大于2000瓦的定频泵，输入功率不大于200W的变频泵，这是国内第一个关于变频泵性能和能效的标准，它规定了变频泵的能效指数不能大于0.23。国标4706.7标准规定外壳防护等级不能低于IPSX2，但是咱们的整机标准规定外壳防护等级不能低于IPX4，所以这个标准依据整机标准规定了外壳防护标准不能低于IPX。

   气阻对壁挂炉使用是有一定影响的，在这个标准里面我们增加了排气试验。在系统内我们注入600毫升的空气，在接下来10分钟内至少要排除480毫升空气，同时不能有漏水的现象。

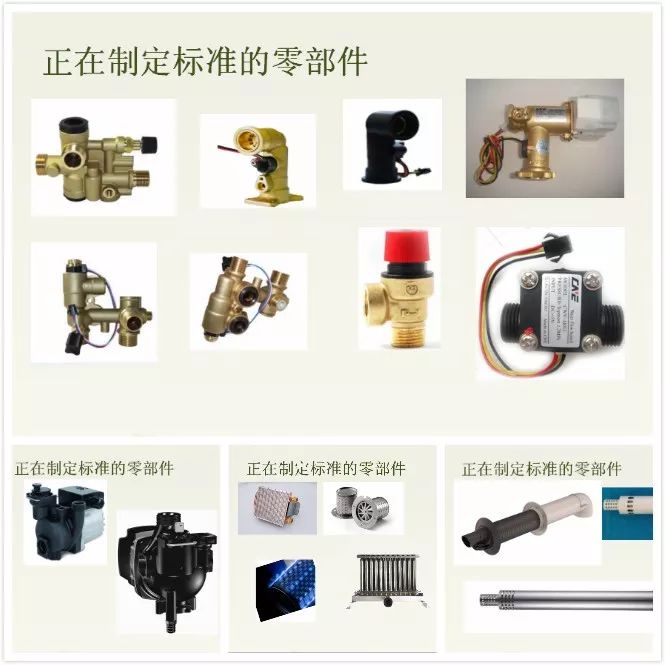

2.正在制定的标准

   2017年7月召开了燃烧器的标准启动会，共有22家企业参与，已经开了两次讨论会，计划在2018年3月召开第三次讨论会。这个标准包括不锈钢、金属纤维、陶瓷板、陶瓷纤维，大气室燃烧、全预混燃烧，以及水冷燃烧器。25034标准规定接触燃料的材料必须是金属材料，但现在部分进口风机、预混腔都是非金属材料。这些材料如何验证安全性？这是标准现在解决的问题，为将来25034标准的修订扫除障碍。

   2017年11月召开了供暖热水炉及燃气热水器使用水路组建标准的启动会，共有23家企业参与。在会上我们确定了水路本体、水流量传感器、补水阀、旁通阀、三通阀、水压传感器、水压开关、水流量开关、伺服阀、安全阀和执行器等11个零件。现在国内零部件生产企业没有一家能全部生产这11个零件，换句话说就是这个标准是不能由一家企业独立来完成的，它包含太多零部件。在11个零件当中像安全阀这些零件已经有相应的标准，但行业内的产品并不完全符合这些标准。

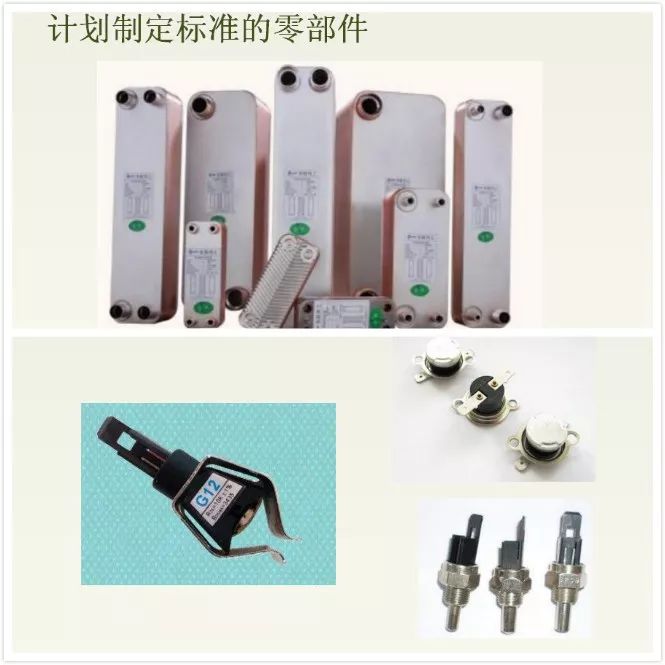

3.计划制定标准

   2018年3月我们计划召开供暖气具及供暖系统用板式换热器的启动会，标准的使用范围包括燃气采暖炉、模块炉、热泵和供暖系统，内容包括理想热效率、火用效率、耐水压冲击性能等实验。

   2018年下半年计划启动燃气采暖热水炉及热水器风机的标准制定工作，包括交流、直流、变频。

   另外，我们计划2019年底启动模块炉相关标准，模块炉销量在逐年增加，但是没有相关的产品标准。我们计划制定模块炉的产品标准、安装标准还有相关的零部件标准，比如模块炉使用的排气管，我们也都计划逐步完善。谢谢大家！
